產品介紹Product introduction

創新產品 自主研發

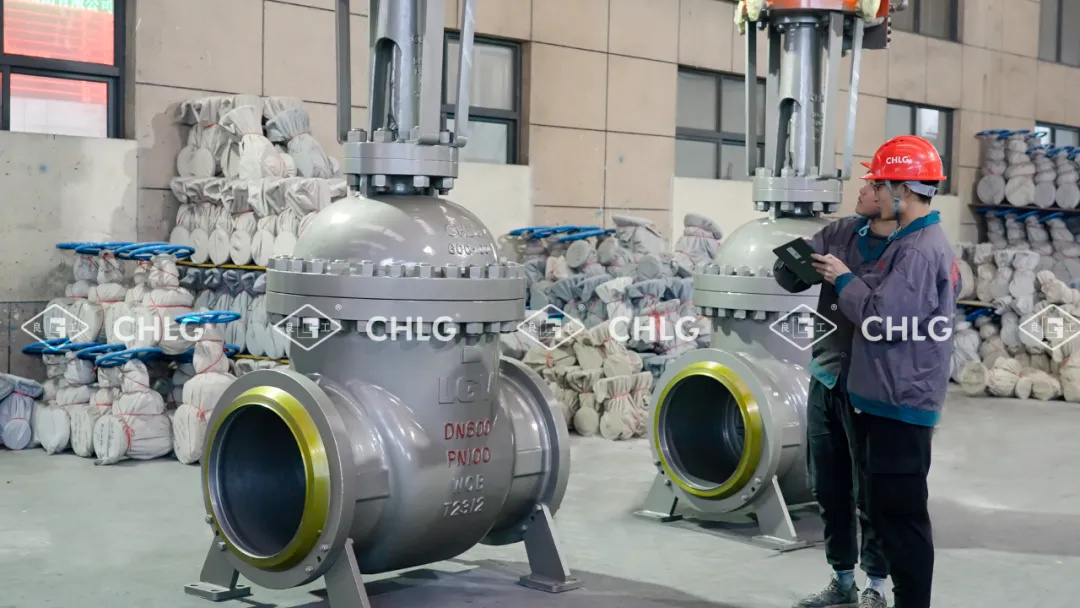

高壓平行式無摩擦雙閘板閘閥系列產品是良固閥門集團自行開發設計并研制成功的具有國內領先水平的閥門產品。

本系列高壓平行式無摩擦雙閘板閘閥，可根據介質和輸送管道的情況及用戶的不同要求設計，閥體與閥蓋連接方式可采用壓力自密封結構或法蘭、螺栓連接結構，端部連接方式可采用法蘭連接端或焊接連接端，閥板采用平行式雙閘板無摩擦組件結構。可廣泛應用于石油、化工、電力、冶金、輕工及軍工等行業，并可在高溫、高壓、低溫、防腐蝕、防爆等工況下安全可靠工作。

設計參數Design Parameters

01設計與制造標準：

GB/T 12224、GB/T 12234、GB/T 19672、API 600、API 6D、ASME B16.34、NB/T 47044、DL/T 531

02結構長度：

GB/T 12221、GB/T 19672、ASME B16.10、API 6D、NB/T 47044

03法蘭連接端：

GB法蘭、JB法蘭、HG法蘭、SH法蘭 、ASME法蘭

04焊接連接端：

ASME B16.25、NB/T 47044、DL/T 531

05檢驗與試驗：

GB/T 26480、GB/T 13927、API 598、API 6D、NB/T 47044

06閥門的主體材料：

碳鋼、合金鋼、不銹鋼、低溫鋼及鈦材、蒙乃爾合金等特材

07適用介質：

高溫高壓蒸汽、高溫介質、低溫介質、腐蝕性介質、氣體、液體及油品等

08適用溫度：

-196～600℃

09驅動方式：

電動、氣動、氣馬達、齒輪傳動、手動等

產品特點Product characteristics

01閘板組件及密封面無摩擦

開、關閥過程中閘板與閥座密封面不接觸、無摩擦，閘板組件所有接觸面均無滑動摩擦，閥門只有閥桿與密封填料間的摩擦力，極大地降低了開、關閥扭矩：是現有平行式雙閘板閘閥的30%。閥門開啟瞬間，高壓介質360°周圈放散通過上流側閥座并周圈向心匯聚通過下流側閥座，密封面無單點局部沖蝕，延長了閥門的使用壽命。

02直管結構設計

閥體中腔流道采用直管結構設計，閥門全開時流體流動無渦流、流阻小。

03可水平方向(管道垂直)安裝

區別于現有的平行式雙閘板閘閥，我公司生產的高壓平行式無摩擦雙閘板閘閥可水平方向(管道垂直)安裝。

04結構簡單易維護

高壓平行式無摩擦雙閘板閘閥結構簡單、通配內件可互換、維護方便，可在線檢維修，維修成本低。

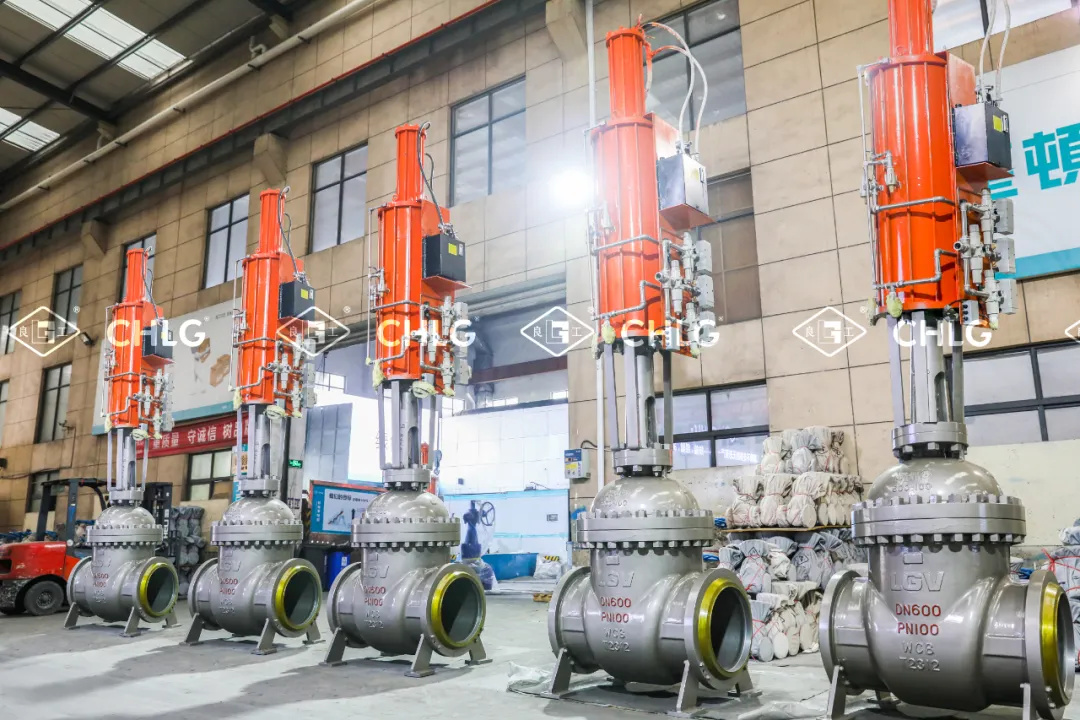

05智能控制

電動、氣動、氣馬達驅動裝置可實現閥門遠距離操作和控制，具有安全聯鎖功能，可提供開、關閥到位信號給DCS系統或程控系統，防止閥門誤操作。
